Что такое щеточный кабельный ввод: определение и конструкция
Щеточный кабельный ввод — это высокоэффективное устройство, предназначенное для герметичного ввода кабелей через корпуса или стены различного оборудования. Решение находит применение везде, где требуется сохранить степень защиты шкафа после прокладки кабельных линий, — в телекоммуникациях, энергетике, промышленной автоматике и строительстве.
Из каких элементов состоит изделие

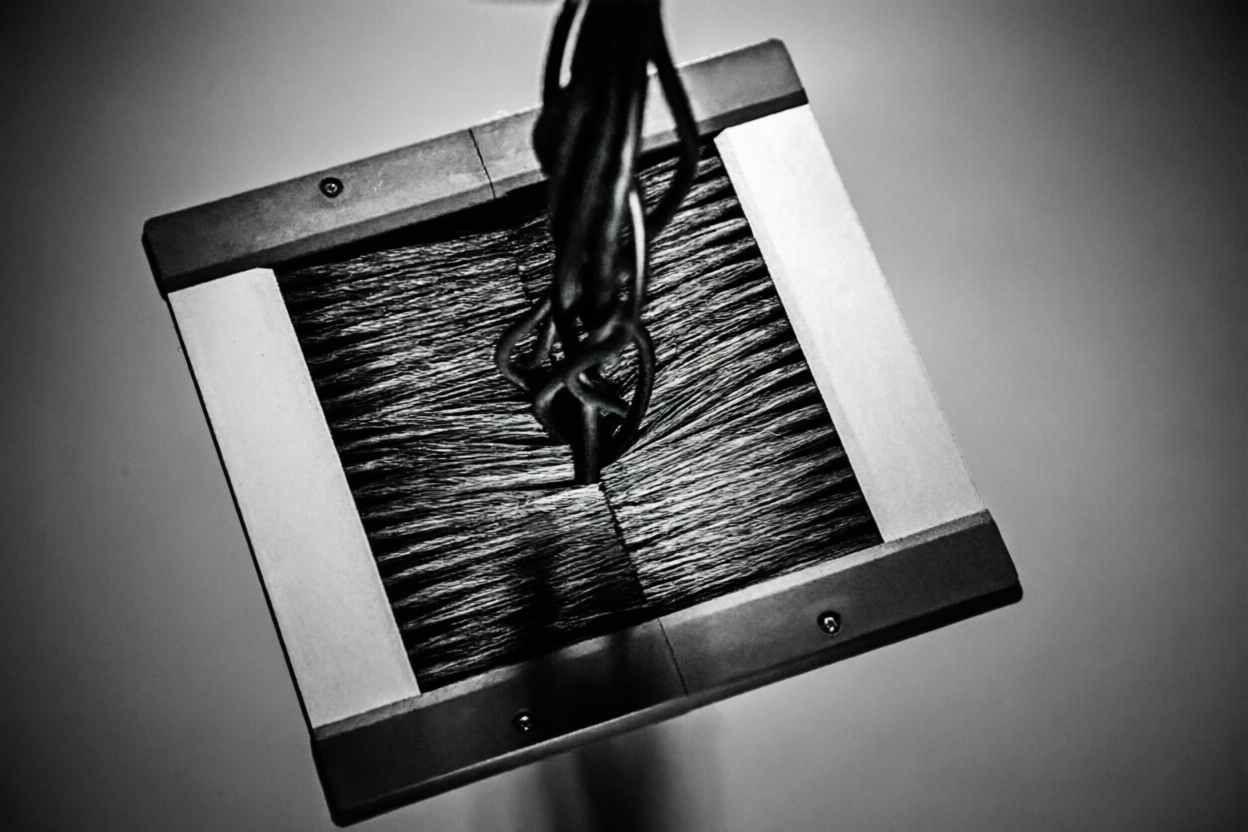

Щеточный кабельный ввод состоит из двух полосовых щеток, жестко закреплённых в алюминиевых H-образных профилях, которые при монтаже смыкаются в центре технического отверстия.
Типовая конструкция включает:
- Профильную основу — алюминиевый или стальной H-образный профиль, обеспечивающий жёсткость и надёжное крепление.

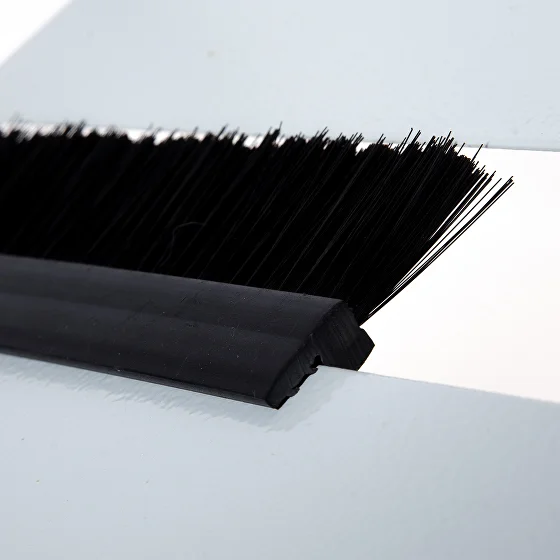

- Щеточный ворс — полосы из нейлона или полипропилена, создающие плотный барьер.
- Крепёжные элементы — шпильки, гайки или защёлки для фиксации к стенке, крыше или основанию шкафа.
Принцип работы щеточного уплотнения

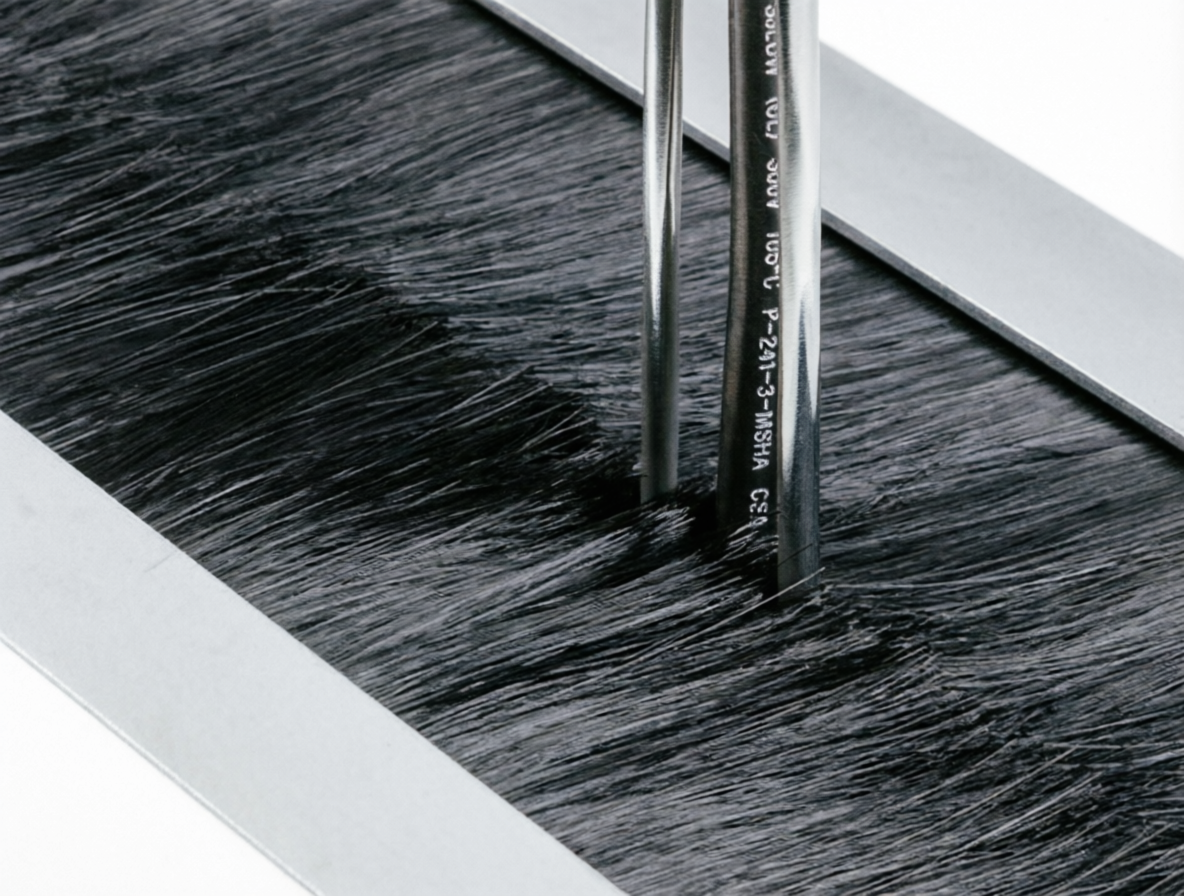

Принцип работы заключается в создании надёжного и герметичного соединения между кабелем и корпусом, обеспечивая защиту от внешних воздействий. Кабель проходит сквозь слой ворса, при этом щетина плотно обволакивает кабель, защищая шкаф от пыли и мелких предметов. Плотный ворс также обеспечивает защиту кабеля от повреждений и позволяет зафиксировать его в центре кабельного ввода.
Зачем нужна защита кабельных вводов: реальные риски без уплотнений
Как шкаф теряет класс IP за пять минут
Многие монтажники игнорируют этот элемент, считая его опциональным аксессуаром. Это серьёзное заблуждение с дорогостоящими последствиями. Степень защиты определяется не коробкой и не щитом — она определяется самым слабым элементом: корпус, кабельный ввод, уплотнитель, заглушка, место стыка.
Практика это подтверждает: достаточно выбить мембрану под кабельный ввод и забыть поставить сальник или щеточный элемент — зазор есть, герметичности нет. Это самая массовая проблема на объектах.
Последствия незащищённого ввода
Незакрытый кабельный проход запускает цепочку отказов:
- Накопление пыли — загрязнение активного оборудования, перегрев, сокращение ресурса.
- Конденсат и влага — через сезон внутри щита конденсат, на клеммах зелень.
- Посторонние предметы — основная функция щеточного ввода — преграда на пути грязи и пыли, песка, стружки и мелкого мусора, которые могут проникнуть в корпус сквозь открытый лючок.
- Излом кабеля — ввод щеточный предотвращает излом кабеля при выводе его к коммутационным панелям и другому оборудованию.
- Потеря класса IP — установка щеточного ввода позволяет увеличить степень защиты шкафа с IP20 до IP31.
Области применения щеточных вводов
Телекоммуникационные и серверные шкафы

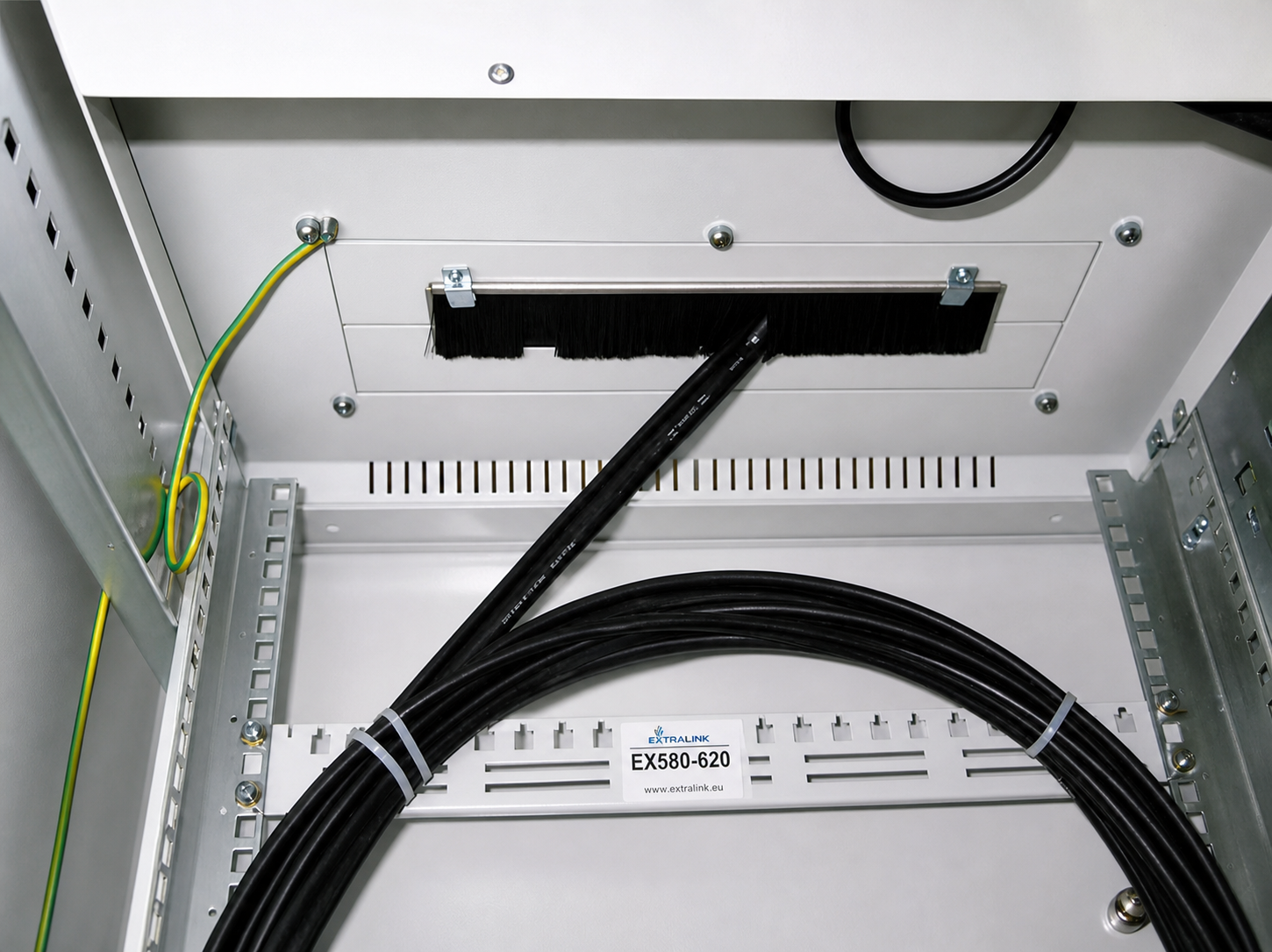

Щеточные кабельные вводы необходимы для проводки коммуникационных кабелей внутрь шкафа сервера. Основные места монтажа — нижняя часть шкафа и его крыша. Стандартная практика предполагает установку в технологические лючки, расположенные в основании и крышной панели: в зависимости от объёма подводимого кабеля можно удалить требуемое число заглушек и на их место установить щёточный ввод нужного размера.
Промышленная автоматика и распределительные щиты
Щеточные кабельные вводы находят широкое применение в различных отраслях: в распределительных и щитовых шкафах при установке электрооборудования; для шкафов и корпусов автоматизированных систем управления; в промышленной автоматике, обеспечивая герметичность и защиту оборудования от пыли и влаги; при монтаже систем на крыши, где требуется надёжное введение кабелей в здание. Использование щеточного ввода позволяет увеличить срок службы оборудования, снизить риск выхода из строя электрокомплектов и обеспечить безопасность эксплуатации.
Специальные условия эксплуатации
Многие модели щеточных вводов устойчивы к воздействию химикатов, что расширяет область их применения. Это делает устройства востребованными на химических производствах, в пищевой промышленности, в зонах с повышенной влажностью и запылённостью.
Как выбрать щеточный кабельный ввод: ключевые критерии
Размеры и форм-фактор
Перед покупкой необходимо точно замерить технологическое отверстие в корпусе шкафа. Щёточные вводы предлагаются двух размеров: 55 × 210 мм и 55 × 420 мм. Для шкафов формата 19" актуален форм-фактор монтажа 19".
Ориентироваться при выборе следует на:
- Ширину и высоту отверстия — размер под заглушку или вырез в панели.
- Количество кабелей — плотность монтажа определяет, хватит ли одной секции или нужно несколько.
- Расположение ввода — крыша, основание или задняя стенка шкафа.
Материал ворса и профиля
Материал ворса напрямую влияет на долговечность и эффективность уплотнения. Основные варианты:
Материал ворса
Особенности
Нейлон (PA)
Хорошая упругость, устойчивость к истиранию
Полипропилен (PP)
Химически стоек, бюджетный
Синтетическое волокно
Повышенная гибкость
Корпусная основа щеточных кабельных вводов изготавливается из высококачественных материалов, таких как ПВХ или металл, что обеспечивает долговечность и устойчивость к внешним факторам.
Цвет и совместимость со шкафом
Щёточный кабельный ввод представлен в двух цветах: серый RAL 7035 и чёрный RAL 9005. Выбор цвета в большинстве случаев продиктован эстетикой: серый органично смотрится в светлых шкафах, чёрный — в тёмных серверных корпусах.
Монтаж щеточного ввода своими руками: пошаговая инструкция
Что понадобится для установки
Для монтажа потребуется минимальный набор инструментов:
- Отвёртка или гаечный ключ (М6);
- Заготовленное технологическое отверстие под ввод (или выбитая заглушка);
- Крепёж (поставляется в комплекте).
Важно: все щеточные вводы идут с крепежом.
Порядок монтажа: шаг за шагом
- Подготовка отверстия. Выбить или вырезать технологический лючок в крыше или основании шкафа по размеру ввода. Монтируется на 2 шпильки над отверстием для ввода кабеля, образованным после выламывания заглушки.
- Установка. Комплект щёточного ввода состоит из двух щёток, закреплённых на алюминиевом профиле, которые при монтаже внахлёст образуют техническое отверстие, защищённое специальными щётками.
- Фиксация крепежом. Щеточный ввод фиксируется внутри шкафа с помощью двух гаек М6 с фланцем.

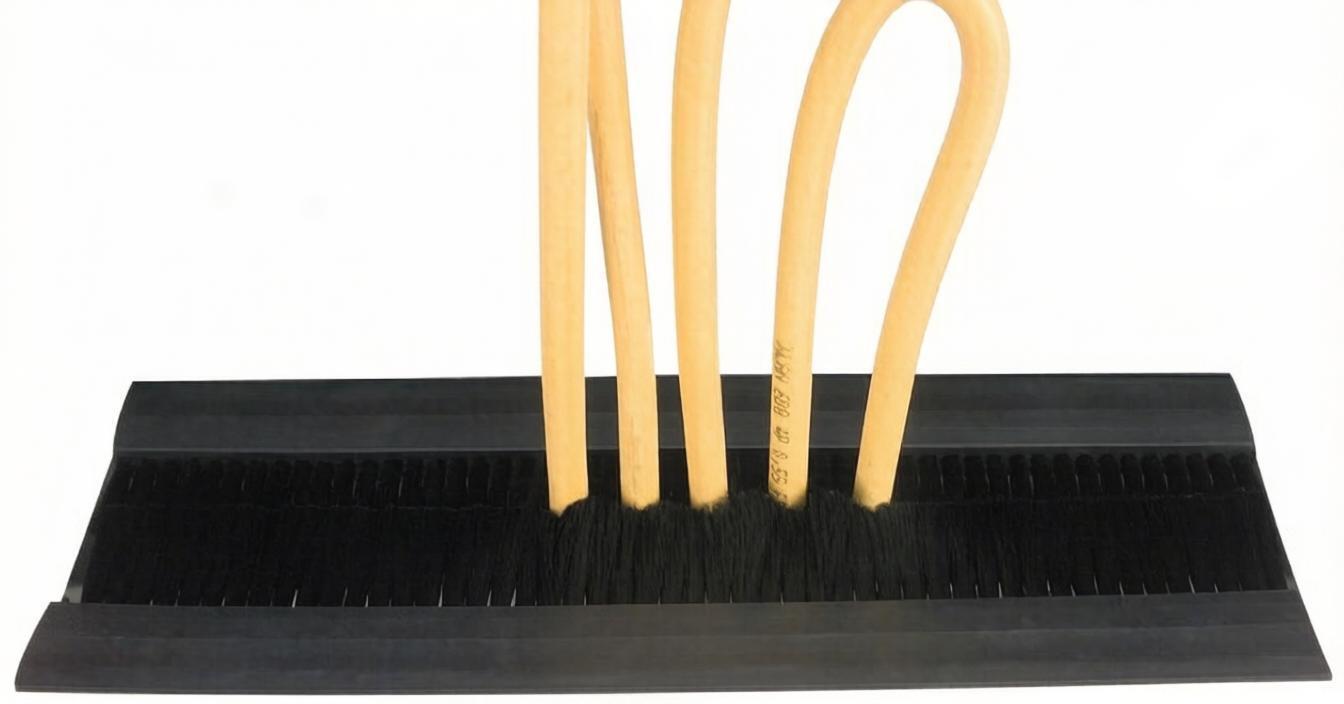

- Прокладка кабелей. Кабель проталкивается сквозь ворс. 2Через щёточный ввод легко проходят кабели, а щетина плотно закрывает образовавшиеся щели, не занятые проводами.
- Проверка. Убедиться, что ворс плотно обволакивает каждый кабель и в зонах без кабелей не остаётся открытых просветов.
Дополнительный лайфхак: установка щеточного ввода возможна уже после ввода кабеля в шкаф — это удобно при модернизации действующего оборудования.
Типичные ошибки при монтаже
- Неверный размер. Слишком маленький ввод не перекроет отверстие полностью, образуя зазоры по краям.
- Неполное смыкание профилей. Обе половины ввода должны перекрываться по центру — не оставлять «ёлочку».
- Игнорирование крепежа. Незафиксированный ввод смещается от вибрации, ворс расходится.
- Монтаж без выравнивания кабелей. Пучок кабелей, прижатый к одному краю отверстия, оставляет пустые зоны с нулевой защитой.
Обзор решений Wellbrush: щеточные кабельные вводы от российского производителя
Wellbrush — производство промышленных технических щеток в России, специализирующееся на выпуске различной щеточной продукции и изделий широкого ассортимента для предприятий и производств. Производство расположено в Санкт-Петербурге, что позволяет оперативно реагировать на изменяющиеся потребности клиентов. Всё сырьё для щеток — российского производства, поэтому деятельность компании не зависит от внешних условий.
Ассортимент и технические характеристики
В каталоге продукции представлены щеточный ввод, кабельный ввод и комплекты для установки на напольные шкафы и крышные системы. 3 Ключевые достоинства кабельных вводов Wellbrush:
- Надежная герметизация и защита от влаги, пыли и грязи;
- Простота монтажа и обслуживания;
- Возможность пропускать кабели шириной до нескольких сантиметров;
- Универсальность и адаптация к различным системам и корпусам;
- Высокий уровень защиты, соответствующий стандартам IP;
- Долговечность и устойчивость к внешним условиям.
Дополнительно щеточным системам Wellbrush свойственна возможность многократного использования и быстрой замены щеточных элементов — это особенно важно на объектах с регулярной реконфигурацией кабельного хозяйства.
Преимущества продукции Wellbrush
Преимущества продукции Wellbrush: высокое качество материалов и сборки; максимальная герметизация и защита от внешних факторов; универсальные решения для различных потребностей; возможность заказа решений под индивидуальные требования; широкий ассортимент, включающий щеточный и кабельный ввод для шкафов, корпусных систем и автоматических линий. Успешное функционирование компании на протяжении многих лет, подкреплённое отсутствием жалоб потребителей, служит убедительным доказательством высокого качества продукции. В условиях экономической нестабильности и общего удорожания сырья компания сохраняет конкурентоспособные цены.
Условия заказа и доставки
Для заказа щеточного ввода предоставляется удобная система поддержки и оплаты: способы оплаты — наличные, безнал, кредитные карты; возможность оформления заказа онлайн через каталог или по телефону; быстрая доставка по всей территории России и странам СНГ. Купить продукцию Wellbrush можно в наличии с быстрой доставкой, что делает предложение особенно актуальным для промышленных предприятий и монтажных организаций.
Мнение эксперта
Алексей Дмитриев, ведущий инженер-проектировщик систем электроснабжения и кабельной инфраструктуры, стаж 14 лет:
«На практике я вижу одну и ту же картину: заказчик платит за шкаф с высоким классом защиты, монтажники спешат, выбивают заглушки — и на этом работа с уплотнениями заканчивается. В итоге через год-полтора внутри корпуса пыль слоями, на клеммах следы окисления, а "высокий IP" существует только на бирке. Щеточный кабельный ввод — это не дорогой аксессуар. Цена комплекта начинается от нескольких сотен рублей, а обеспечиваемая им защита в разы дешевле, чем стоимость замены сгоревшего коммутатора или внепланового сервисного выезда.
Что касается материалов: нейлоновый ворс предпочтителен для объектов с химически активной средой, полипропиленовый — универсален и дешевле. Для серверных стоек в ЦОД рекомендую брать изделия с алюминиевым профилем: они не деформируются при частой замене кабелей. Российские производители, в частности Wellbrush, сегодня закрывают большинство типоразмеров, что позволяет не зависеть от импортных поставок. Для новых объектов настоятельно рекомендую закладывать щеточные вводы в проект с самого начала — это экономит и деньги, и нервы.
Ответ на главное возражение: "А вдруг кабели придётся менять?" — именно для этого щеточная система и создана. Кабель вытаскивается без демонтажа ввода, ворс сам закрывает отверстие. Никакого сравнения с резиновыми сальниками, которые надо резать.»
Щеточный кабельный ввод: сравнение с альтернативными решениями
Wellbrush — надёжный партнёр по щеточным вводам
Если стоит задача оснастить новые шкафы или модернизировать действующую инсталляцию, стоит обратить внимание на ассортимент российского производителя Wellbrush (wellbrush.ru). Производитель Wellbrush предлагает решения, сочетающие качество, универсальность и оптимальную цену. Компания также производит щетки и щеточные изделия по размерам и формам заказчика, что особенно актуально для нестандартных проектов. Специалисты готовы помочь с подбором и комплектацией — заказ оформляется онлайн, доставка работает по всей России.
Итоговое заключение
Щеточный кабельный ввод — небольшое по стоимости, но принципиально важное устройство в системе защиты электрошкафов. Кабельный ввод решает три критические задачи одновременно: герметизация корпуса для сохранения класса IP, механическая разгрузка натяжения кабеля и обеспечение электромагнитной совместимости. Неправильный выбор или монтаж приводит к конденсату внутри корпуса, потере защитных свойств и деградации контактов.
Ключевые выводы для практики:
- Не пренебрегать уплотнением — даже один незакрытый кабельный проход обнуляет класс IP всего шкафа.
- Выбирать ввод по типоразмеру — несоответствие ведёт к неустранимым зазорам.
- Учитывать материал ворса — для агрессивных сред нейлон предпочтительнее полипропилена.
- Монтировать с крепежом — незафиксированный ввод смещается и теряет функцию уплотнения.
- Отдавать предпочтение российским производителям — всё сырьё отечественного происхождения обеспечивает независимость от внешних условий.
Щеточные кабельные вводы — надёжное и эффективное решение для организации кабельных вводов в различных условиях. Грамотный выбор и корректная установка этого элемента — прямая инвестиция в долгосрочную безотказную работу оборудования.
FAQ — Часто задаваемые вопросы
Вопрос 1: Чем отличается щеточный кабельный ввод от сальника?
Сальник (кабельный гермоввод) предназначен для одного кабеля фиксированного диаметра и обеспечивает высокую степень защиты — вплоть до IP68. Щеточный ввод рассчитан на одновременное прохождение множества кабелей разного сечения и допускает их добавление или замену без демонтажа. Конструкция включает щеточные элементы, которые обеспечивают плотное уплотнение, а также позволяют пропускать кабели шириной до нескольких сантиметров. Достигаемый класс защиты у щеточного решения ниже, чем у сальника, однако гибкость монтажа несравнимо выше.
Вопрос 2: Какой класс защиты IP обеспечивает щеточный ввод?
Установка щеточных кабельных вводов позволяет увеличить степень защиты шкафа с IP20 до IP31. Ряд моделей обеспечивает уровень защиты IP54 и выше, что делает их идеальными для использования в сложных условиях. Конкретное значение зависит от конструктивного исполнения, плотности ворса и корректности монтажа.
Вопрос 3: Как установить щеточный ввод в шкаф?
Аксессуар легко крепится к полу или крыше телекоммуникационного шкафа в технологические отверстия. После выламывания или вырезки лючка ввод устанавливается на шпильки и фиксируется внутри шкафа с помощью двух гаек М6 с фланцем. Кабели проталкиваются сквозь ворс, который самостоятельно закрывает зазоры.
Вопрос 4: Для каких шкафов подходит щеточный ввод?
Все телекоммуникационные шкафы имеют разборную конструкцию и предполагают наличие съёмных деталей, которые монтируются за несколько секунд. Щеточные кабельные вводы относятся именно к таким комплектующим. Они совместимы с навесными и напольными шкафами, серверными стойками 19" и 21", а также с нестандартными корпусами при условии совпадения посадочных размеров.
Вопрос 5: Можно ли заменить щеточные элементы без замены всего комплекта?
Системам щеточного типа свойственна возможность многократного использования и быстрой замены щеточных элементов. Полосовые щетки в алюминиевом профиле являются сменными: изношенный ворс извлекается из паза, новый — вставляется без инструментов. Это существенно снижает затраты на обслуживание по сравнению с заменой всего комплекта.
